SMD 재 작업 스테이션과 SMD 릴 카운터 머신은 무엇입니까?

전자 유지 보수에서 SMD, CSP, BGA 수리는 무엇을 의미합니까?

SMD: 표면 마운트 장치/표면 장착 전자 부품

표면 장착 전자 부품의 제조 공정에서 빈 용접, 단락 및 반응과 같은 여러 가지 이유로 인해 항상 불리한 현상이 발생합니다. 따라서 수리해야합니다. 두 가지 다른 제품에는 패치 저항, 패치 커패시터 및 QFN과 같은 SMD 구성 요소의 수리가 포함됩니다.

CSP: 칩 스케일 포장 장치

BGA: 볼 그리드 배열 포장 장치 (BGA 포장 분류: PBGA 플라스틱 포장, CBGA 세라믹 포장, TBGA 리본 포장).시마크 ZM전문가에게 제공 할 수 있습니다.SMD BGA 재 작업 역, 저희에게 곧 연락하십시오.

SIR 값은 무엇입니까?

SIR: 표면 절연 저항 (절연 기판의 표면에 유사한 절연 저항을 가진 도체간에 높은 절연 저항이 필요하여 회로 기능을 완전히 발휘합니다. 그것은 널리 조립 부품의 신뢰성에 오염 물질의 영향을 평가하는 데 사용됩니다).

SMD 재 작업 스테이션의 작동 원리

일반적인 열풍 수리 시스템의 원리는 다음과 같습니다. 매우 미세한 고온 공기 흐름이 표면 조립 장치의 핀과 패드에 수집되어 솔더 조인트를 녹이거나 솔더 페이스트를 리플로우하여 분해 또는 용접 기능을 완료합니다. 동시에 스프링과 고무 노즐이 장착 된 진공 기계 장치를 사용하여 모든 솔더 조인트가 녹을 때 장치를 부드럽게 빨아들입니다. 뜨거운 공기 수리 시스템의 뜨거운 공기 흐름은 다양한 사양과 크기의 교체 가능한 뜨거운 공기 노즐에 의해 실현됩니다. 뜨거운 공기 흐름이 가열 헤드 주위에서 나오기 때문에 기판 또는 주변 구성 요소를 손상시키지 않습니다. 쉽게 분해하거나 용접 할 수 있습니다. 다른 제조업체의 수리 시스템의 차이점은 주로 다른 난방원 또는 다른 뜨거운 공기 흐름 모드에 있습니다. 일부 노즐은 장치 주변과 바닥에서 뜨거운 공기 흐름을 만드는 반면 다른 노즐은 장치 위에 뜨거운 공기 만 분사합니다. 장치를 보호하는 관점에서 장치 주변과 하단의 공기 흐름을 선택하는 것이 좋습니다. 뒤틀림을 방지하기 위해 바닥을 예열하는 기능이있는 수리 시스템을 선택해야합니다. 솔더 조인트는 부품의 하단에서 보이지 않기 때문에, 수리 시스템에는 설치 중에 정확한 정렬을 보장하기 위해 재 용접 중에 분광 비전 시스템 또는 바닥 반사 광학 시스템이 장착되어야합니다.

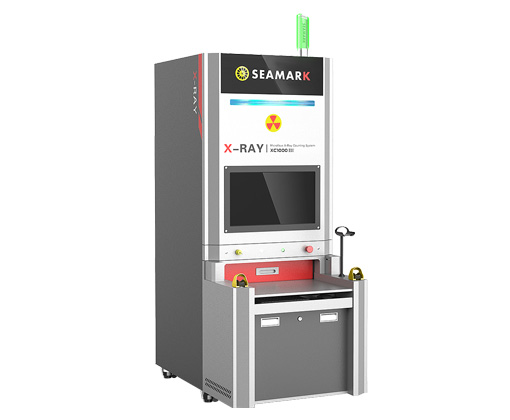

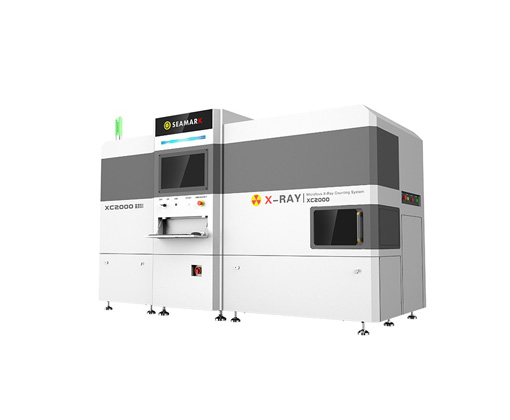

SMD X-ray 계산 기계의 작동 원리

SMD 부품의 수는 부품 벨트 가이드 구멍과 부품 사이의 해당 관계를 사용하여 정확하게 측정 할 수있어 편리하고 빠른 계산을 실현할 수 있습니다. 엑스레이 계산 기계SMT 공장의 자재 관리를위한 효율적인 보조 장비, 특히 외부 가공에서 자재 수령 및 발행을위한 것입니다.

계산, 발행 및 재고 계산을 용이하게하기 위해 부품 수를 자동으로 계산하십시오. 낮은 작동 소음. 재료 벨트의 반대로 떨어지는 디자인. 양 방향과 음의 방향 모두를 계산할 수 있으며 숫자를 미리 설정할 수 있습니다. 액정 디스플레이를 사용하면 읽기 및 작동이 쉽습니다. 인간화 된 운영 플랫폼 디자인. 높은 정확도와 작은 계산 오류.

Seamark ZM은 가장 전문적인 중 하나입니다.엑스레이 검사 시스템 제조업체중국에서 좋은 품질을 제공 할 수도 있습니다.중국 인라인 x-레이 기계및 BGA 수리 기계 및 기타 검사 시스템 및 기계.

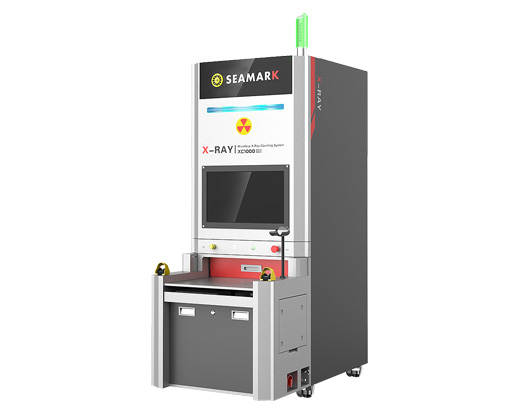

SMD 릴 카운터 기계의 특징

(1) 완전 자동 부품 카운터는 편리한 작동, 정확성 및 속도 기능을 가지고있어 수동 카운팅을 대체하여 작업 효율성과 품질을 크게 향상시킵니다.

(2) 긍정적이고 역방향 벨트 반환 기능으로 속도는 조정가능합니다. 낮은 계산 오류. 하이 퀄리티。

(3) 공장에서 SMD 부품의 수를 완전히 제어 할 수 있으며, 과잉 재고, 작은 볼륨을 피하고 가볍고 휴대가 쉽습니다.

(4) SMT 테이프 부품을 위해 특별히 설계된 모든 크기를 사용할 수 있습니다.

(5) 모양 디자인은 인체 공학에 부합합니다.
